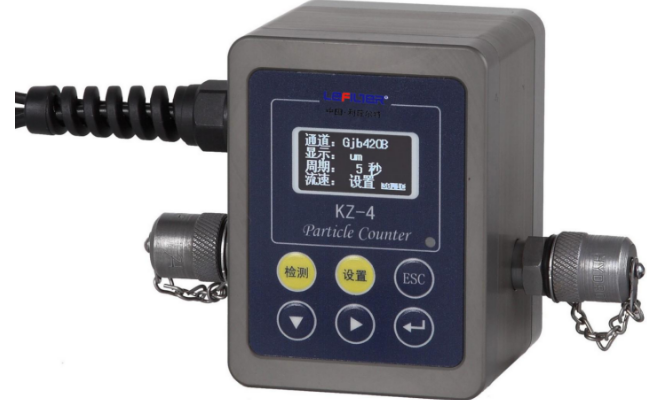

KZ-4 在線顆粒計數器(經濟款)
【概要描述】適用于現場的在線檢測,可實時監測各種液壓和潤滑系統的油液顆粒污染度。
- 分類:產品知識
- 作者:超管
- 來源:利菲爾特
- 發布時間:2024-09-06
- 訪問量:0

典型應用

航空航天
●配套液壓油過濾加注系統
●配套清洗系統
對航空航天地面保障部門的各種油品系統進行持續在線監測,保證油品的清潔度,確保航空航天設備的安全運行。

工程機械
●土方機械
●農用機械
●林業機械
●收割機械
工程機械在出廠前或日常使用中,在線檢測工程機械的液壓系統的清潔度,可有效保證系統中的各個元件(如柱塞泵、伺服閥、控制器、齒輪泵等)在負載工況下工作性能最佳。

電力行業
●風力渦輪機
●齒輪箱
●潤滑系統
持續在線監測,從而可以保證用最少的時間達到最佳的工作性能。

工業設備
●生產工廠
●油液生產和運輸
●煉油廠
●精密產品生產線
對整個生產線上所有設備的液壓系統(清洗系統) 的清潔度進行監測,從機床液壓控制系統、精密零部件的清洗系統到油液傳輸過程中的污染監測,從而可以實現在油品煉制過程中,油品的完整性得以有效地維護在較高的水平。

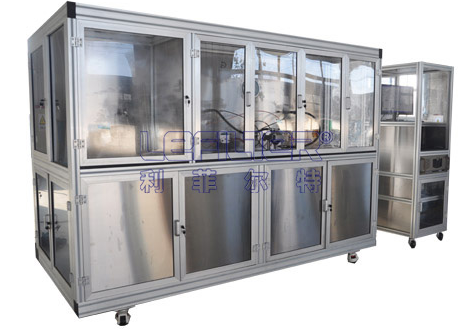

試驗臺
●液壓閥試驗臺
●沖洗試驗臺
●各種油品實驗臺架
通過對液壓系統(潤滑系統)油液的清潔度進行持續的檢測,可極大地提高設備的工作效率

檢測原理
KZ-4 型顆粒計數器采用ISO11171I/SO4402 規定的遮光法原理進行油液污染度檢測。遮光法(Light Extinction)又可稱為消光法或光阻法,最小檢測粒徑可為1μm或4μm(C)。遮光法具有檢測速度快,抗干擾性強,精度高,重復性好等優點。
遮光法的原理如下圖所示,激光光源透過透鏡產生一組平行光束,平行光束垂直穿過截面積為A的樣品流通室,照射到光電接收器上,當液流中沒有顆粒時,電路輸出為E的電壓,當液流中有一個投影面積為a的顆粒通過樣品流通室時,阻擋了平行光束,使透射光衰減,此時在電路上輸出一個幅度為E0的負脈沖:
E0= -(a/A)×E (V)
若顆粒為球形,或以等效直徑d描述該顆粒,且E等于10V,則
E0= -(a/A)×E (V)
= -[π×(d/2)2]/A×10 (V)
= -(πd2/4A)×10 (V)
= -7.854×d2/A (V)
即顆粒的投影面積和脈沖電壓幅值呈線性關系。

性能特點

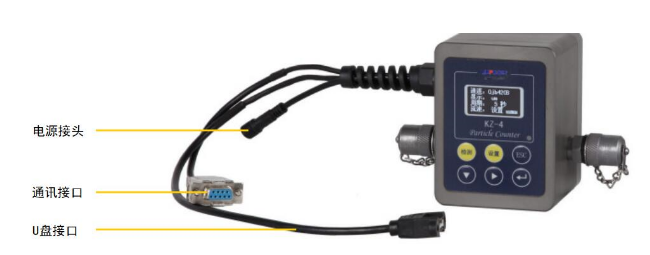

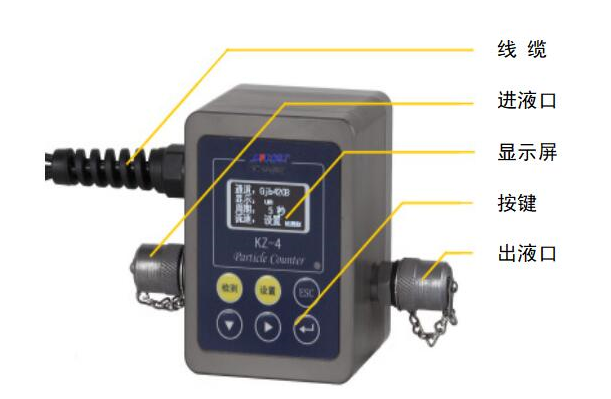

●儀器主要由顯示屏、按鍵、外圍接口等組成。
●適用于現場的在線檢測,可實時監測各種液壓和潤滑系統的油液顆粒污染度。
●采用激光光阻法(遮光式)原理研制,適用于所有普通的礦物油和石油基介質、變壓器油、汽輪機油、航空煤油、磷酸酯油等油液的污染度檢測。
●測試速度快,至少每分鐘給出一次測試結果。
●檢測通道8個。
●內 置 ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216顆粒污染度等級標準。
●可設置μm或μm(c)檢測形式。
●可直接給出通道顆粒數和污染度等級,重復性好。
●可選配內置水活度傳感器。
●兩條校準曲線(ACFTD校準曲線、ISOMTD校準曲線),可依據ISO4402或ISO11171標準進行校準。
●OLED顯示,薄膜觸鍵操作。
●對流經傳感器的流量進行實時監測。
●對流經傳感器的溫度進行實時監測。
●具有標準串行RS485通信端口,另可選擇RS232或4-20mA或modbus等通信,可外接計算機或PLC 完成控制及檢測數據的傳輸、存儲和處理。
●儀器可實現連續自動檢測。

技術指標
●光 源:半導體激光器
●檢測范圍:1~400μm
●粒徑范圍:1~100μm(ISO4402)或4~70μm (c) (GB/T18854-2002,ISO 11171)
●靈 敏 度:1μm(ISO 4402)或4μm(C)(GB/T18854-2002,ISO 11171)
●檢測標準:內置ISO4406、NAS1638、GJB420A、GJB420B、ГОСТ 17216等標準
●粒徑尺寸:1um、2um、5um、10um、15um、25um、50um、100um;
4um(c)、4.6um(c)、6 um(c)、10 um(c)、14 um(c)、21 um(c)、38 um(c)、70 um(c)
●在線檢測壓力:0.2~10MPa;0.2~40MPa(選配減壓閥)
●接口方式:外徑Ф6、內徑Ф4的聚四氟管組件或測壓接頭(M16*2高壓接頭)
●適合流速:10~300ml/min
●通訊串口:標配RS485接口,可選配RS232接口或4-20mA或modbus。
●結果儲存:USB接口儲存至U盤
●檢測樣品的溫度:0~80℃
●IP防護等級:IP65
●工作溫度:-20℃~60℃
●儲存溫度:-30℃~80℃
供 電:100~265VAC或24VDC
